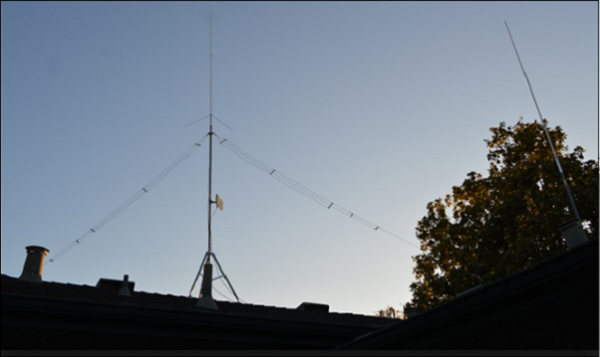

តើអង់តែនរាងអក្សរ V បញ្ច្រាសជាអ្វី?
អង់តែនរាងអក្សរ V ដាក់បញ្ច្រាសគឺជាបំរែបំរួលជាក់ស្តែងនៃអង់តែនឌីប៉ូលដែលបញ្ចូលកណ្តាល។ ជំនួសឱ្យការរៀបចំធាតុបញ្ចេញពីរជាបន្ទាត់ត្រង់ផ្ដេក ចំណុចបញ្ចូលត្រូវបានលើកឡើងទៅទីតាំងខ្ពស់បំផុត ខណៈពេលដែលដៃអង់តែនទាំងពីរមានជម្រាលចុះក្រោមទៅដី។
មើលពីចំហៀង រចនាសម្ព័ន្ធនេះស្រដៀងនឹងអក្សរ "V" ដែលដាក់បញ្ច្រាស់ចុះក្រោម ដែលផ្តល់ឈ្មោះដល់អង់តែន។ ការរៀបចំនេះកាត់បន្ថយទំហំដំឡើងផ្ដេក ហើយជាធម្មតាតម្រូវឱ្យមានតែដងទ្រទ្រង់កណ្តាលមួយប៉ុណ្ណោះ ដែលធ្វើឱ្យវាទាក់ទាញសម្រាប់ការទំនាក់ទំនង HF ការដាក់ពង្រាយវាល ការត្រួតពិនិត្យវិទ្យុ និងការដំឡើងដែលទំហំ ឬរចនាសម្ព័ន្ធទ្រទ្រង់មានកំណត់។
ទោះបីជាអង់តែនរាងអក្សរ V ដាក់បញ្ច្រាសជាទូទៅត្រូវបានផ្សារភ្ជាប់ជាមួយនឹងក្រុម HF 3–30 MHz ក៏ដោយ ប្រេកង់ប្រតិបត្តិការរបស់វាត្រូវបានកំណត់ដោយប្រវែងអគ្គិសនីជាជាងជួរប្រេកង់ថេរមួយ។ ធរណីមាត្រមូលដ្ឋានដូចគ្នាអាចត្រូវបានធ្វើមាត្រដ្ឋាន ឬកែប្រែសម្រាប់កម្មវិធី RF ផ្សេងទៀត។
រចនាសម្ព័ន្ធ និងគោលការណ៍ប្រតិបត្តិការ
អង់តែនរាងអក្សរ V ដាក់បញ្ច្រាសធម្មតាមានធាតុដឹកនាំពីរដែលមានប្រវែងប្រហាក់ប្រហែលគ្នា ដែលភ្ជាប់ទៅនឹងចំណុចចំណីដែលមានតុល្យភាពនៅផ្នែកខាងលើ។ ចំណុចចំណីកណ្តាលត្រូវបានម៉ោននៅលើដងក្ដោង ប៉ម ជើងទ្រដំបូល ឬរចនាសម្ព័ន្ធមិនដឹកនាំផ្សេងទៀត ខណៈដែលចុងនៃធាតុទាំងពីរត្រូវបានបន្ទាប និងធានាសុវត្ថិភាពជាមួយនឹងអ៊ីសូឡង់។
ជាទូទៅអង់តែនត្រូវបានរចនាឡើងជាឌីប៉ូលរំញ័រ។ ចរន្ត RF ខ្លាំងបំផុតនៅជិតចំណុចចំណី ហើយថយចុះបន្តិចម្តងៗឆ្ពោះទៅរកចុងបើកចំហ។ ធាតុទាំងពីរផ្ទុកចរន្តនៃទិសដៅភ្លាមៗផ្ទុយគ្នា ដែលបង្កើតជាដែនអេឡិចត្រូម៉ាញ៉េទិចដែលរួមបញ្ចូលគ្នាដើម្បីបង្កើតជាលំនាំវិទ្យុសកម្មទាំងមូលរបស់អង់តែន។
មិនដូចអង់តែនរលកធ្វើដំណើរទេ ឌីប៉ូលរាងអក្សរ V ដាក់បញ្ច្រាសដែលមានរំញ័រធម្មតាគាំទ្រដល់ការចែកចាយចរន្តរលកឈរ។ ដូច្នេះដំណើរការរបស់វាត្រូវបានជះឥទ្ធិពលយ៉ាងខ្លាំងដោយប្រវែងធាតុ ភាពធន់នៃចំណុចចំណី មុំកំពូល អង្កត់ផ្ចិតខ្សែចរន្ត កម្ពស់ដំឡើង និងវត្ថុជុំវិញ។
មុំកំពូល និងធរណីមាត្រដំឡើង
មុំរវាងដៃអង់តែនទាំងពីរត្រូវបានគេហៅថាមុំកំពូល ឬមុំរួមបញ្ចូល។ ការកំណត់រចនាសម្ព័ន្ធជាក់ស្តែងទូទៅប្រើមុំប្រហែល 90° ដល់ 120° ទោះបីជាតម្លៃល្អបំផុតអាស្រ័យលើប្រេកង់ដែលបានគ្រោងទុក ភាពធន់ ទំហំដែលអាចប្រើបាន និងលំនាំវិទ្យុសកម្មដែលចង់បានក៏ដោយ។
ការកាត់បន្ថយមុំកំពូលធ្វើឱ្យប្រវែងផ្តេកខ្លី ប៉ុន្តែវាក៏ផ្លាស់ប្តូរការភ្ជាប់រវាងដៃអង់តែនទាំងពីរផងដែរ។ នៅពេលដែលដៃផ្លាស់ទីកាន់តែជិតគ្នា អ៊ីមផេដង់ចំណុចចំណី និងប្រេកង់រំញ័រអាចផ្លាស់ប្តូរ ហើយការឡើងកំពូលអាចត្រូវបានកាត់បន្ថយបន្តិច។
ជាធម្មតា ចំណុចកំពូលគួរតែត្រូវបានដាក់ឱ្យខ្ពស់ និងឱ្យឆ្ងាយពីរចនាសម្ព័ន្ធចរន្តជុំវិញតាមដែលអាចធ្វើទៅបាន។ មិនមានច្បាប់សកលណាមួយដែលចែងថាវាត្រូវតែស្ថិតនៅក្រោមរលកមួយភាគបួននោះទេ។ ផ្ទុយទៅវិញ កម្ពស់ដំឡើងគួរតែត្រូវបានជ្រើសរើសទៅតាមមុំកម្ពស់ដែលត្រូវការ របៀបសាយភាយ ការគាំទ្រដែលមាន និងលក្ខខណ្ឌដី។
ចុងខ្សែក៏គួរតែស្ថិតនៅពីលើដីដោយសុវត្ថិភាព និងឆ្ងាយពីមនុស្ស អគារ ខ្សែភ្លើង និងវត្ថុលោហៈ។
ប្រេកង់ និងប្រវែងធាតុ
អង់តែនរាងអក្សរ V ដាក់បញ្ច្រាសជាច្រើនត្រូវបានរចនាឡើងជាមួយនឹងប្រវែងខ្សែចរន្តសរុបជិតដល់ពាក់កណ្តាលនៃរលកពន្លឺនៅប្រេកង់ប្រតិបត្តិការដែលបានគ្រោងទុក។ នៅក្នុងការអនុវត្តជាក់ស្តែង ប្រវែងរូបវន្តត្រូវបានកែតម្រូវបន្តិចបន្តួច ពីព្រោះអង្កត់ផ្ចិតខ្សែចរន្ត អ៊ីសូឡង់ កម្ពស់ដំឡើង មុំកំពូល និងសម្ភារៈនៅក្បែរនោះប៉ះពាល់ដល់ប្រេកង់រំញ័រ។
រលកពន្លឺលំហទំនេរប្រហាក់ប្រហែលទាក់ទងនឹងប្រេកង់ដោយ៖
[\lambda = \frac{c}{f}]
កន្លែងណា៖
- (\lambda) គឺជារលកពន្លឺ;
- (គ) គឺជាល្បឿនពន្លឺ;
- (f) គឺជាប្រេកង់ប្រតិបត្តិការ។
សមីការនេះផ្តល់នូវការប៉ាន់ស្មានដំបូង ប៉ុន្តែវិមាត្រអង់តែនចុងក្រោយជាធម្មតាគួរតែត្រូវបានបញ្ជាក់តាមរយៈការក្លែងធ្វើអេឡិចត្រូម៉ាញ៉េទិច ឬការវាស់វែងនៃការបាត់បង់ត្រឡប់មកវិញ និង VSWR។

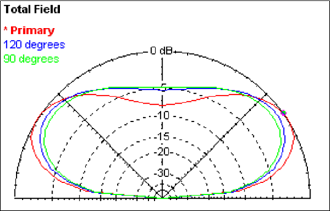

លំនាំវិទ្យុសកម្ម
លំនាំវិទ្យុសកម្មនៃអង់តែនរាងអក្សរ V ដាក់បញ្ច្រាសគឺទាក់ទងទៅនឹងឌីប៉ូលពាក់កណ្តាលរលកផ្ដេក ប៉ុន្តែការពត់ធាតុចុះក្រោមផ្លាស់ប្តូរការចែកចាយដែនម៉ាញេទិកបីវិមាត្រ។
ឌីប៉ូលផ្ដេកត្រង់ជាទូទៅបង្កើតវិទ្យុសកម្មអតិបរមាដល់ខ្សែ និងចន្លោះទទេជ្រៅចេញពីចុងរបស់វា។ នៅក្នុងការកំណត់រចនាសម្ព័ន្ធរាងអក្សរ V ដាក់បញ្ច្រាស ដៃដែលមានជម្រាលចុះក្រោមមានទំនោរបំពេញចន្លោះទទេទាំងនេះមួយចំនួន ដោយបង្កើតការគ្របដណ្តប់អាហ្ស៊ីមុតកាន់តែទូលំទូលាយ និងជារឿយៗមានឯកសណ្ឋានជាង។
ដូច្នេះអង់តែនមិនគួរត្រូវបានពិពណ៌នាដោយស្វ័យប្រវត្តិថាជាអង់តែនតែមួយទិសនោះទេ។ អាស្រ័យលើមុំកំពូល កម្ពស់ពីលើដី លក្ខណៈដី និងប្រេកង់ប្រតិបត្តិការ លំនាំផ្ដេកអាចមានទិសដៅស្ទើរតែគ្រប់ទិសទី ឬអាចរក្សាទិសដៅធំទូលាយមធ្យម។
កម្ពស់ដំឡើងក៏មានឥទ្ធិពលយ៉ាងខ្លាំងទៅលើគំរូកម្ពស់ផងដែរ។ រលកវិទ្យុ HF បញ្ច្រាសរាងអក្សរ V ទាបអាចបង្កើតវិទ្យុសកម្មមុំខ្ពស់ខ្លាំង ដែលអាចមានប្រយោជន៍សម្រាប់ការទំនាក់ទំនងរលកអាកាសជិតបញ្ឈរ។ ការដំឡើងខ្ពស់ជាងនេះអាចគាំទ្រដល់មុំហោះឡើងទាប ដែលស័ក្តិសមជាងសម្រាប់ការទំនាក់ទំនងចម្ងាយឆ្ងាយ។
ប៉ូឡារីសាស្យុង
អង់តែនរាងអក្សរ V ដាក់បញ្ច្រាសស៊ីមេទ្រីជាទូទៅត្រូវបានចាត់ទុកថាជាប៉ូលផ្ដេកជាចម្បង ពីព្រោះសមាសធាតុចរន្តផ្ដេកពីធាតុជម្រាលពីរពង្រឹងគ្នាទៅវិញទៅមក។
ទោះជាយ៉ាងណាក៏ដោយ ដៃទ្រេតក៏បង្កើតសមាសធាតុវាលបញ្ឈរផងដែរ។ ការរួមចំណែករបស់ពួកវាអាស្រ័យលើមុំកំពូល ទិសដៅអង់តែន កម្ពស់ដំឡើង ការឆ្លុះបញ្ចាំងពីដី និងបរិស្ថានជុំវិញ។ សម្រាប់ហេតុផលនេះ ប៉ូលនីយកម្មពិតប្រាកដនៅក្នុងការដំឡើងពិតប្រាកដអាចនឹងមិនផ្ដេកល្អឥតខ្ចោះគ្រប់ទិសដៅនោះទេ។
ការផ្គូផ្គងចំណី និងការផ្គូផ្គងភាពធន់
ដោយសារតែអង់តែនរាងអក្សរ V ដែលដាក់បញ្ច្រាសជាអង់តែនដែលមានតុល្យភាព វាប្រសើរជាងក្នុងការផ្គត់ផ្គង់វាជាមួយខ្សែបញ្ជូនដែលមានតុល្យភាព ឬប្រើបាឡុងសមស្របនៅពេលភ្ជាប់វាទៅខ្សែកូអាក់សៀលដែលមិនមានតុល្យភាព។
បាឡុងជួយកាត់បន្ថយចរន្តរបៀបធម្មតានៅលើខ្សែបញ្ជូន។ បើគ្មានការគ្រប់គ្រងចរន្តត្រឹមត្រូវទេ ខ្សែកូអាក់សៀលអាចក្លាយជាផ្នែកមួយនៃប្រព័ន្ធបញ្ចេញកាំរស្មី ដែលផ្លាស់ប្តូរភាពធន់នៃអង់តែន លំនាំវិទ្យុសកម្ម ប៉ូឡារីសេ និងដំណើរការសំឡេងរំខាន។
ភាពធន់នៃការបញ្ចូលត្រូវបានប៉ះពាល់ដោយ៖
- មុំចុង
- ប្រវែង និងអង្កត់ផ្ចិតនៃធាតុ
- កម្ពស់ពីលើដី
- ចរន្តដី
- រចនាសម្ព័ន្ធនៅក្បែរនោះ
- ការរៀបចំខ្សែចំណី
- ប្រេកង់ប្រតិបត្តិការ
បន្ទាប់ពីដំឡើងរួច វិស្វករគួរតែវាស់ស្ទង់ការបាត់បង់ត្រឡប់មកវិញ ឬ VSWR ហើយកាត់តម្រឹមធាតុ ឬកែតម្រូវបណ្តាញដែលត្រូវគ្នាប្រសិនបើចាំបាច់។
គុណសម្បត្តិនៃអង់តែនរាងអក្សរ V បញ្ច្រាស
ការកំណត់រចនាសម្ព័ន្ធរាងអក្សរ V ដាក់បញ្ច្រាសផ្តល់នូវគុណសម្បត្តិជាក់ស្តែងជាច្រើន៖
- តម្រូវឱ្យមានការគាំទ្រកណ្តាលខ្ពស់តែមួយប៉ុណ្ណោះ
- កាន់កាប់កន្លែងផ្ដេកតិចជាងឌីប៉ូលត្រង់
- ការសាងសង់សាមញ្ញ និងមានតម្លៃទាប
- សមស្របសម្រាប់ការដំឡើងចល័ត និងថេរ
- ផ្តល់នូវការគ្របដណ្តប់ azimuth យ៉ាងទូលំទូលាយ
- អាចត្រូវបានរចនាឡើងសម្រាប់ប្រតិបត្តិការប្រេកង់តែមួយ ឬប្រេកង់ច្រើន
- មានប្រយោជន៍សម្រាប់ការទំនាក់ទំនង HF និងកម្មវិធី NVIS
ដែនកំណត់នៃការរចនា
អង់តែនក៏មានដែនកំណត់ជាច្រើនផងដែរ៖
- ភាពធន់នៃចំណុចចំណីផ្លាស់ប្តូរទៅតាមមុំកំពូល
- ការកើនឡើងអាចទាបជាងបន្តិចនៃឌីប៉ូលផ្ដេកដែលបានដំឡើងយ៉ាងល្អ
- ការអនុវត្តគឺងាយនឹងរងផលប៉ះពាល់ដោយកម្ពស់ដំឡើង និងលក្ខខណ្ឌដី
- ចុងខ្សែទាបអាចបង្កើតការព្រួយបារម្ភអំពីសុវត្ថិភាព និងការបាត់បង់
- រចនាសម្ព័ន្ធលោហៈនៅក្បែរនោះអាចបង្ខូចទ្រង់ទ្រាយលំនាំវិទ្យុសកម្ម
- កំណែ Resonant ជាទូទៅមានកម្រិតបញ្ជូនប្រតិបត្តិការមានកំណត់
- ការកំណត់ផ្លូវខ្សែចំណីមិនត្រឹមត្រូវអាចបង្កើតវិទ្យុសកម្មរបៀបរួម
កម្មវិធីធម្មតា
អង់តែនរាងអក្សរ V ដាក់បញ្ច្រាសត្រូវបានគេប្រើជាទូទៅនៅក្នុង៖
- ការទំនាក់ទំនងតាមវិទ្យុ HF
- ប្រព័ន្ធបញ្ជូន និងទទួលរលកខ្លី
- ស្ថានីយ៍វិទ្យុស្ម័គ្រចិត្ត
- ការទំនាក់ទំនងបន្ទាន់ និងវាល
- ប្រព័ន្ធ Skywave ជិតនឹងឧប្បត្តិហេតុបញ្ឈរ
- ការត្រួតពិនិត្យវិទ្យុ និងការសង្កេតវិសាលគម
- ស្ថានីយ៍ទំនាក់ទំនងចល័ត
- ការអប់រំអង់តែន ការក្លែងធ្វើ និងការពិសោធន៍វាស់វែង
សារៈសំខាន់ផ្នែកវិស្វកម្ម
អង់តែនរាង V ដាក់បញ្ច្រាសបង្ហាញពីរបៀបដែលការប្រែប្រួលតិចតួចនៅក្នុងធរណីមាត្រអង់តែនអាចប៉ះពាល់ដល់ភាពធន់នឹងវិទ្យុសកម្ម ប៉ូឡារីសាស្យុង ហ្គាញ និងការគ្របដណ្ដប់ដោយវិទ្យុសកម្ម។
ការយល់ដឹងអំពីទំនាក់ទំនងទាំងនេះមានប្រយោជន៍មិនត្រឹមតែសម្រាប់ការរចនាខ្សែ-អង់តែនប៉ុណ្ណោះទេ ប៉ុន្តែថែមទាំងសម្រាប់ការអភិវឌ្ឍ និងការវាយតម្លៃអង់តែនប្រេកង់ខ្ពស់ អង់តែនស្នែង អារេអង់តែន ប្រព័ន្ធរ៉ាដា និងវេទិកាវាស់ស្ទង់ RF ផងដែរ។
RF MISOផ្តល់ជូននូវដំណោះស្រាយសមាសធាតុអង់តែន និងមីក្រូវ៉េវសម្រាប់ការធ្វើតេស្ត RF ការទំនាក់ទំនង រ៉ាដា ការវាស់អង់តែន និងការរួមបញ្ចូលប្រព័ន្ធ។ ការយល់ដឹងច្បាស់លាស់អំពីទ្រឹស្តីអង់តែនជាមូលដ្ឋានជួយវិស្វករជ្រើសរើសផលិតផលសមស្រប និងវាយតម្លៃបានត្រឹមត្រូវនូវជួរប្រេកង់ ការទទួលបាន ប៉ូលារីស ទទឹងធ្នឹម VSWR និងដំណើរការលំនាំវិទ្យុសកម្ម។
